Escolher uma cabine de pintura não é só uma questão de tamanho. O sentido do fluxo de ar define para onde vai o overspray, quanto de poeira chega na peça e o quanto o pintor fica exposto à névoa de tinta. A seguir, explicamos como cada fluxo funciona, suas vantagens, limites e para quem ele faz mais sentido.
Por que o fluxo de ar define a qualidade da cabine?
Toda cabine faz duas coisas ao mesmo tempo: insufla ar limpo e exaure o ar com névoa de tinta. O caminho entre a entrada e a saída decide o resultado.
- Acabamento: se o ar arrasta o overspray por cima da peça já pintada, aparecem partículas e sujeira na superfície.
- Segurança do operador: se o pintor fica entre a peça e a exaustão, a névoa passa pela zona de respiração dele.
- Custo: fluxos mais verticais exigem plenum no teto, poço ou base elevada e mais filtragem. Isso aumenta o investimento e a obra.
Para entender a estrutura básica de entrada, filtragem e saída de ar, veja Como funciona uma cabine de pintura.
Cross draft: fluxo horizontal
Na cabine cross draft, o ar entra pela frente, normalmente pelas portas com filtros, e corre paralelo ao piso até a parede do fundo, onde ficam os filtros de exaustão.
Vantagens:
- Menor investimento entre os quatro tipos.
- Instalação simples, sem poço e sem plenum no teto.
- Manutenção fácil, com filtros concentrados em uma parede.
Limites:
- O ar passa por toda a peça antes de sair. O overspray da frente pode se depositar nas áreas já pintadas no fundo.
- Poeira do piso e da entrada tende a ser arrastada pela cabine.
- O pintor precisa se posicionar com cuidado para não ficar entre a peça e a exaustão.
Indicada para: peças industriais, móveis, componentes e trabalhos em que o acabamento classe A não é a prioridade.
Side draft: fluxo descendente lateral
Na cabine side draft, também chamada de side down draft, o ar entra pelo teto e desce até a parte baixa das paredes laterais, onde ficam os pontos de exaustão. O ar passa pela peça de cima para baixo e sai pelos dois lados.
Vantagens:
- Fluxo mais uniforme ao longo da peça do que no cross draft.
- O overspray é puxado para baixo e para as laterais, longe da superfície pintada.
- Não precisa de poço no piso, o que facilita a obra.
Limites:
- As paredes ficam mais espessas por causa dos dutos de exaustão, o que ocupa espaço.
- O custo é maior que o do cross draft.
Indicada para: peças longas e veículos grandes, como ônibus, caminhões, máquinas agrícolas e implementos, quando não é possível escavar um poço.
Semi down draft: fluxo diagonal
A cabine semi down draft é um meio-termo entre o cross draft e o down draft. O ar entra por um plenum no teto, geralmente na parte da frente, e sai pela parte baixa da parede do fundo. O resultado é um fluxo em diagonal, que desce sobre a peça antes de seguir para a exaustão.
Vantagens:
- Ar mais limpo sobre a peça do que no cross draft, com menos poeira na pintura.
- Não exige poço no piso, o que reduz o custo de obra.
- Bom equilíbrio entre investimento e qualidade de acabamento.
Limites:
- O fluxo ainda percorre a peça na direção do fundo. Parte do overspray pode passar sobre áreas já pintadas.
- O controle de contaminação é menor que no down draft completo.
Indicada para: oficinas de repintura automotiva e fabricantes que querem subir o nível de acabamento sem a obra de um poço.
Down draft: fluxo descendente total

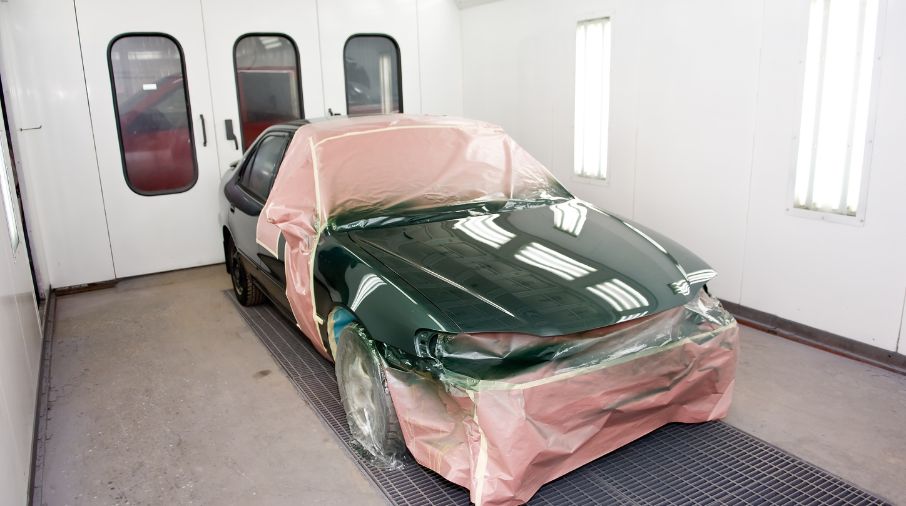

Na cabine down draft, o ar entra por todo o teto, atravessa filtros de insuflamento e desce na vertical até o piso. A exaustão fica no chão, por meio de grelhas sobre um poço ou de uma base elevada. A gravidade ajuda: o overspray cai direto para a exaustão, sem passar sobre outras partes da peça.
Vantagens:
- Melhor controle de overspray e contaminação entre os quatro tipos.
- Fluxo uniforme em toda a peça, inclusive nas laterais e na parte de baixo.
- A névoa é puxada para longe da zona de respiração do pintor.
- Acabamento de alto padrão, com menos retrabalho de polimento.
Limites:
- Maior investimento.
- Exige poço no piso ou base elevada com rampa.
- Mais filtros, o que aumenta o custo de manutenção.
Indicada para: repintura automotiva de alto padrão, montadoras, aviação e qualquer processo em que o acabamento é o diferencial.
Comparativo entre os quatro fluxos de ar
| Tipo | Entrada de ar | Saída de ar | Controle de overspray | Obra civil | Investimento |
|---|---|---|---|---|---|
| Cross draft | Frente (portas) | Parede do fundo | Básico | Simples | Menor |
| Side draft | Teto | Laterais, na parte baixa | Bom | Sem poço; paredes com dutos | Médio |
| Semi down draft | Teto, na parte da frente | Fundo, na parte baixa | Bom | Sem poço | Médio |
| Down draft | Teto inteiro | Piso (poço ou base elevada) | Excelente | Poço ou base elevada | Maior |
Como escolher o fluxo certo para o seu processo
Antes de decidir, responda a cinco perguntas:
- Qual nível de acabamento o seu cliente exige? Repintura premium e montadoras pedem down draft. Peças industriais e móveis costumam se resolver bem com cross draft ou semi down draft.
- Qual o tamanho e o formato da peça? Peças longas e altas, como ônibus e caminhões, se beneficiam do side draft ou do down draft.
- É possível fazer obra no piso? Se não der para escavar um poço, as opções são side draft, semi down draft ou down draft com base elevada.
- Qual o volume de produção? Quanto mais peças por dia, mais pesa o retrabalho, e mais o investimento em um fluxo vertical se paga.
- Qual o orçamento total? Considere compra, instalação e manutenção de filtros, não só o preço da cabine.
O fluxo de ar também conversa com a pressão interna da cabine. Para entender essa parte, leia Cabine positiva ou cabine negativa: qual escolher.
Conclusão: o fluxo certo depende do seu processo
Não existe um fluxo melhor para todos. O cross draft atende bem processos com foco em custo. O side draft e o semi down draft equilibram investimento e acabamento. O down draft é a escolha quando o acabamento é o diferencial do negócio.
